測量線 |
單相2線，單相3線，三相3線，三相4線，電壓4ch，電流4ch，通道間絕緣 |
|
測量項目 |
電壓 (U), 電流(I), 電壓/電流峰值 (Upk/Ipk), 有功功率(P), 無功功率 (Q), 視在功率 (S), 功率因數(λ),相位角 (φ), 頻率,電流累積(Ih), 功率累積(WP), 效率 (η),電壓/電流紋波率 (Urf/Irf) |
|
干擾測量 (FFT 算法處理): 電壓/電流的RMS頻譜
諧波測量（ RMS值，含有率，相位角，總畸變率，不平衡的因素） |
|

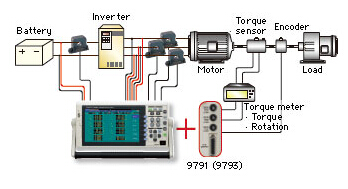

附加功能（可選9791或9793安裝在主機中） ：扭矩，轉速，頻率，轉差率，或發動機輸出 |
|
諧波測量 |
輸入： 4通道，同步頻率范圍： 0.5Hz到5kHz ，
諧波分析次數：最大100以內 |
|
干擾測量 |
通道數: 1通道 (從CH1到CH4通道中選擇1),
最大分析頻率: 100k/ 50k/ 20k/ 10k/ 5k/ 2kHz |
|
測量量程 |
電壓量程: 15/ 30/ 60/ 150/ 300/ 600/ 1500V |
|
電流量程: 當使用20A的額定傳感器時... *400m/ *800m/ 2/ 4/ 8/ 20A (*當使用選件9277)
當使用200A的額定傳感器時... 4/ 8/ 20/ 40/ 80/ 200A
當使用50A的額定傳感器時... 1/ 2/ 5/ 10/ 20/ 50A
當使用500A的額定傳感器時.. 10/ 20/ 50/ 100/ 200/ 500A |
|
取決于電壓和電流組合的范圍
（功率范圍： 6.0000W以2.2500MW ） |
|
頻率范圍: 0.5Hz到5kHz |
|
基本精度
（45Hz～66Hz）
|
電壓： ±0.05% rdg. ±0.05% f.s.
電流： ±0.05% rdg. ±0.05% f.s. +電流傳感器精確度
有功功率： ±0.05% rdg. ±0.05% f.s. +電流傳感器精確度 |
|
同步頻率范圍 |
0.5Hz 到 5kHz |
|
頻段 |
DC, 0.5Hz 到 150kHz |
|
數據更新率 |
50ms ( 測量諧波，取決于同步頻率小于45Hz時 ) |
|
顯示刷新率 |
200ms (從內部數據更新率中獨立，波形，FFT根據畫面而定) |
|
數據保存時間間隔 |
關, 50m/ 100m/ 200m/ 500m秒, 1/ 5/ 10/ 15/ 30sec, 1/ 5/ 10/ 15/ 30/ 60分鐘 |
|
外部接口 |
LAN, USB ( 通訊/儲存), RS-232C, CF卡, 同步控制 |
|
電源 |
100 到 240V AC, 50/60Hz, 140VA max. |
|
體積 重量 |
340mm 寬 × 170mm 高 × 157mm厚, 4.8kg |
|
附件 |
說明書× 1 ，測量指南× 1 ，電源線× 1 ， USB線× 1 ， D - Sub用連接器× 1 （ 僅裝備9792或9793時） ，彩色標簽× 2 |
