7 系列 DPO 數字熒光示波器
7 系列 DPO 數字熒光示波器 7 系列的低噪聲、高保真信號采集對于以下高帶寬應用至關重要：
① 高級研究與瞬態現象的調查
② 數字設計與驗證，包括信號完整性、抖動與定時分析
③ 存儲總線分析與調試
④ 高速串行接口的合規性測試與調試(符合行業標準)
⑤ 人工智能數據中心開發中的信號完整性與電源完整性分析
⑥ 瞬態或?qū)拵漕l(RF)信號的頻譜分析

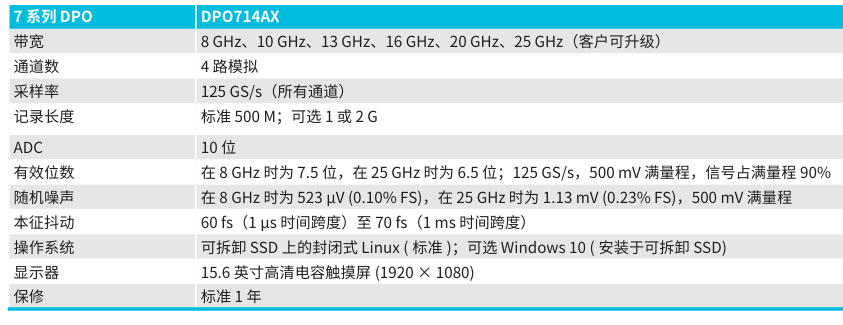

1、規格總覽：
2、產品主要概述
7 系列 DPO（數字熒光示波器）具備無與倫比的信號保真度、高 ENOB、低抖動、快速測量吞吐率以及屢獲殊榮的用戶界面，使其成為滿足高速串行、高能物理以及關鍵射頻（RF）應用不斷發展需求的理想選擇。憑借高達 25 GHz 的模擬帶寬，7 系列 DPO 提供最精確的實時性能，并帶來多項業內首創：
• 最低的垂直(隨機)噪聲與最高的 ENOB (有效位數)
• 配備 10 Gb 以太網 LAN SFP+ 端口的最快吞吐率 TekScope® 用戶界面，既直觀又熟悉，支持嵌入式或 Windows 操作系統
3、主要特性
• 可選帶寬(全部模擬通道)：8 GHz、10 GHz、13 GHz、16 GHz、20 GHz、25 GHz (客戶可升級)
• 4 個 TekConnect® 輸入通道 + 1 個 TekConnect 輔助輸入(AuxIn)，每個配備TCA292D 50 Ω、2.92 mm 輸入適配器
• 采樣率：125 GS/s（所有 4 個通道）
• 10 位 ADC，具備最高 ENOB 與最低隨機噪聲
• 高精度時基，低本征抖動
• QuietChannel ™ 技術，帶有源 CTLE (連續時間線性均衡器)，可補償高頻信號通道損耗
• 記錄長度：500M (標準)；1 G 或 2 G (可選)
• 兼容 P7700 與 P7600 系列 TriMode™ 探頭
• 15.6 英寸高清電容觸摸屏(1920 × 1080 分辨率)
4、性能規格
• 允許選擇A和B觸發事件上的幾乎所有觸發類型，從而提供全套高級觸發類型，以查找連續的觸發事件。
• 邊緣、脈沖寬度、超時、周期、運行時間、序列、上升/下降時間、視覺觸發
• 低延遲AuxIn模擬觸發
• 低延遲模擬觸發模式(僅限通道1和AuxIn) - 從觸發輸入到后板上的Aux Out BNC的延遲小于20 ns - 可從用戶偏好菜單訪問
• 輔助輸入觸發 - 正常: ≥ 8GHz，50Ω，所有數字觸發器<1.8 us 延遲 - 延遲: ≥ 8GHz，50Q，僅邊緣觸發，<20ns 延遲
任意函數發生器（選項 7-AFG）
100 MHz 波形生成
•波形類型：任意波形、正弦波、方波、脈沖波、鋸齒波、三角波、直流電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢波、心電波
觸發頻率計數器 • 11 位
計算和存儲
• 12 核處理器，96 GB 系統內存
• ≥ 1.6 TB 可拆卸 NVMe SSD（固態硬盤）
• 標準 SSD：封閉嵌入式操作系統，可選 SSD：Windows 10
連接
• LAN（SFP+ 支持 10G 以太網，RJ-45 支持 10/100/1000 Base-T 以太網）
• USB 3.0 主機（前部 3 個，后部 4 個），USB 3.0 設備（后部 1 個 端口）
• DisplayPort、HDMI
• 采樣時鐘輸入/輸出、外部參考輸入、參考時鐘輸出、同步輸 入/輸出、輔助輸出
|
