3系列MDO混合域示波器

作者：濟南慧通達電子有限公司來源：Tektronix 發布日期：2026-2-12 9:10:11 點擊次數:76

3系列MDO混合域示波器

一、產品介紹

3 系列 MDO 的核心是一臺世界一流的示波器，它提供了完善的工具，加快了測試的每一個階段，從迅速發現和捕獲異常事件，到搜索波形記錄、找到關心的事件，到分析事件特點和器件行為。

3 系列 MDO 憑借泰克超大的顯示屏、更優的低電平信號測量精度以及業內領先的探頭性能，為臺式示波器樹立新標準。3 系列內置獨特的、真正的硬件頻譜分析儀，具有出色的射頻測試性能和有保證的射頻技術規格，無論您是測試 IoT 基帶設計，還是僅用于簡單的 EMI 診斷，均可滿足您的需求。

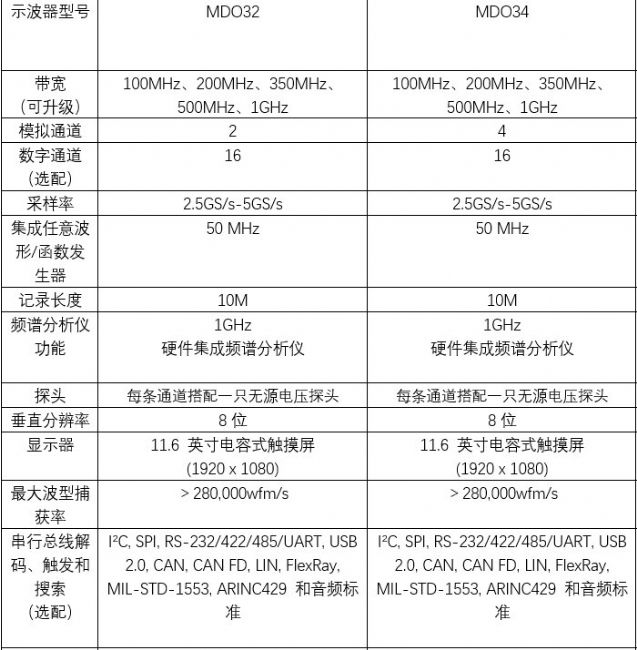

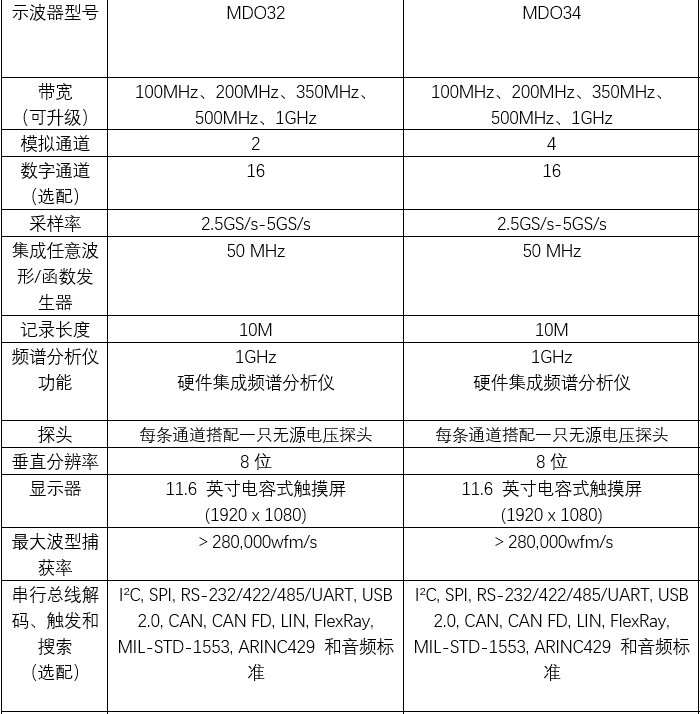

二、規格一覽

輸入通道

2 或 4 條模擬
16 條數字¹
1 臺頻譜分析儀

帶寬

100 MHz、200 MHz、350 MHz、500 MHz 或 1 GHz

采樣率

模擬通道上為 5 GS/s（1 GHz 型號）、2.5 GS（所有其他型號）
數字通道上最高 8.25 GS/s（121 ps 分辨率）

記錄長度

所有通道上 10 M 點

頻譜分析儀¹

1 GHz（標配）；3 GHz（選配）

信號發生器¹

任意波形、正弦波、方波、脈沖、斜坡、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢、Cardiac

數字電壓表²

4 位 AC RMS、DC 和 AC+DC RMS 電壓測量

觸發頻率計數器²

5 位頻率測量

高級分析¹

自動功率測量

協議支持¹

I²C，SPI、RS-232、RS-422、RS-485、UART、CAN, CAN FD, LIN, FlexRay、SENT、MIL-STD-1553、ARINC 429、I2S, LJ, RJ, TDM、USB 2.0

顯示器

11.6 英寸（295 毫米）
高清彩色 (1920 x 1080) 電容式觸摸屏

重量

11.7 磅（5.3 千克

三、應用場景

嵌入式串行總線分析
3 系列 MDO 通過串行總線的自動觸發、解碼和搜索選項，幫助您克服系統級挑戰。選件可單獨提供或作為經濟實惠的捆綁包來提供。
•I2C，SPI
•RS-232 / 422 / 485 / UART
•CAN/CAN FD、LIN、FlexRay
•SENT
•I2S/LJ/RJ/TDM
•MIL-STD-1553、ARINC 429
•USB 2.0 (LS/FS/HS)

功率測量和分析

3 系列提供電源測試解決方案，幫助在如今切換速度更快和噪聲限制更嚴格的世界中快速獲得答案。

•開關設備的功率損耗測量
•紋波和噪聲的測量和分析
•檢定功率半導體器件

電磁干擾（EMI）故障排除功

不了解 EMI 故障的根本原因可能會阻礙您新產品上市。3 系列 MDO 利用其內置頻譜分析儀幫助您快速發現 EMI 的來源。

工程教育

超越交流和直流理論，利用邏輯通道和內置頻譜分析儀解決混合信號設計。泰克示波器在可靠性方面贏得了聲譽，是行業實驗室中最常見的示波器品牌。

•可靠的儀器，提供 3 年保修
•行業內廣泛使用的專業儀器
•提供集成函數發生器、頻譜分析儀、邏輯通道和串行總線解碼
